Рампа перепускная для обеспечения непрерывного газоснабжения потребителей с большим расходом технических/медицинских газов из группы баллонов различной емкости по ГОСТ 949-73 или 15850-84
Вместимость: 2 баллона;Исполнение: в шкафу;
Коллектор: двухсекционный;
Редуктор: баллонный;
Подробнее
от 54 365 руб.
Гарантия на фурнитуру 3 года
Описание
Рампа перепускная предназначена для обеспечения непрерывного газоснабжения потребителей с большим расходом технических/медицинских газов (сварочных цехов, участков газо-плазменной резки и обработки металлов, предприятий химической и добывающей промышленности, медицинских учреждений и т.д.) из группы баллонов различной емкости по ГОСТ 949-73 или 15850-84.
Описание конструкции и принципа действия:
Рампа перепускная в общем случае представляет собой трубопровод (двухсекционный коллектор), объединяющий несколько баллонов в единую систему для подачи газа потребителям через выходной редуктор. Наличие двух независимых секций коллектора позволяет выводить баллоны из эксплуатации группами, обеспечивая непрерывность газоснабжения. Коллектор монтируется на общей несущей металлоконструкции. Баллоны также устанавливаются в ложементы несущей конструкции и присоединяются к коллектору через гибкие змеевики-компенсаторы. Материал коллектора и змеевиков-компенсаторов - латунь/медь (для неагрессивных/инертных газов), либо нержавеющая сталь (для агрессивных газов, ацетилена). Управление потоком газа осуществляется входными/выходными вентилями и редуктором. Разгрузочные вентили служат для сброса остаточного давления из секций коллектора при проведении технического обслуживания рампы.
Рампа поставляется комплектно, полностью готовая к эксплуатации (баллоны в комплект поставки не входят):

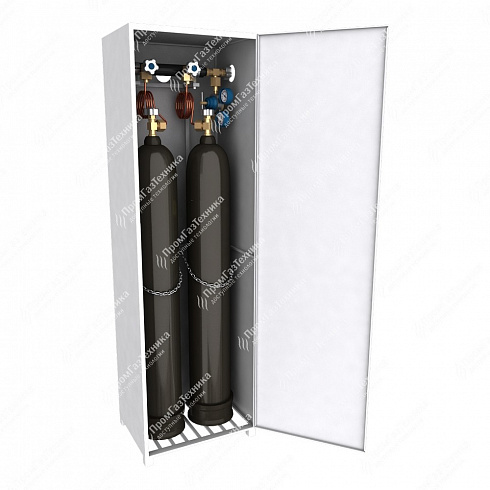

Рампа перепускная РП-2ШБ (2 х 40л, аргон), для 2 баллонов аргона объемом 40л, исполнение в шкафу, с баллонным редуктором для аргона БАРО-50-4.
Чтобы купить рампу перепускную по низкой цене из наличия на складе, обратитесь к нам:
Параметры | Характеристики |
---|---|
Рабочая среда |
- газы, получаемые разделением атмосферного воздуха (азот, аргон, кислород, ксенон и другие инертные газы, углекислый газ и т.д.); - горючие газы (ацетилен, бутан, водород, метан, МАФ, природный газ, пропан, этан и т.д.); - агрессивные газы (аммиак, хлор и т.д.); - другие технические и медицинские газы (гелий, диоксид серы, закись азота, сероводород, фреон, циклопропан, элегаз и т.д.); |
Несущая металлоконструкция | закрытый шкаф с ложементами для баллонов |
Вместимость | 2 баллона по ГОСТ 949-73 или 15850-84 |
Тип коллектора | двухсекционный коллектор КР-2-2 в сборе |
Макс. давление газа в баллонах, МПа (атм) | 20 (200) |
Испытательное гидравлическое давление коллектора рампы в сборе, МПа (атм) | 30 (300) |
Макс. давление, МПа (атм) и пропускная способность газового редуктора, м3/час |
в зависимости от типа применяемого редуктора |
Климатическое исполнение по ГОСТ 15150-69 |
- УХЛ2 (от -20С до +45С); - УХЛ2 (от -60С до +45С), для районов с холодным и арктическим климатом: конструкция с обогреваемым утепленным шкафом и автоматическим регулирование температуры; |
Описание конструкции и принципа действия:
Рампа перепускная в общем случае представляет собой трубопровод (двухсекционный коллектор), объединяющий несколько баллонов в единую систему для подачи газа потребителям через выходной редуктор. Наличие двух независимых секций коллектора позволяет выводить баллоны из эксплуатации группами, обеспечивая непрерывность газоснабжения. Коллектор монтируется на общей несущей металлоконструкции. Баллоны также устанавливаются в ложементы несущей конструкции и присоединяются к коллектору через гибкие змеевики-компенсаторы. Материал коллектора и змеевиков-компенсаторов - латунь/медь (для неагрессивных/инертных газов), либо нержавеющая сталь (для агрессивных газов, ацетилена). Управление потоком газа осуществляется входными/выходными вентилями и редуктором. Разгрузочные вентили служат для сброса остаточного давления из секций коллектора при проведении технического обслуживания рампы.
Рампа поставляется комплектно, полностью готовая к эксплуатации (баллоны в комплект поставки не входят):
- несущая металлоконструкция (закрытый шкаф) - 1 шт;
- двухсекционный коллектор КР-2-2 в сборе (рабочее давление до 20 МПа) - 1шт;
- баллоный редуктор (БКО-50-4, БПО-5-4 и т.д.), в зависимости от рабочей среды и требуемого расхода газа - 1 шт;
- подогреватель газа с источником питания;
- рамповый редуктор (в зависимости от типа рабочей среды максимальный расход газа до 500 м3/час);
- обогреваемый утепленный шкаф (внутренней/наружной установки) с автоматическим регулированием температуры;
- автоматический щит переключения секций коллектора и/или управляющих потоком газа электромагнитных клапанов;
- звуковая/световая сигнализация режимов работы рампы;
- газоанализатор с датчиками для контроля газоплотности элементов конструкции рампы;
- другое оборудование;
- изделие разработано и производится согласно требованиям ТУ 3645-001-15467548-2017;
- изделие соответствует требованиям технического регламента ТР ТС 010/2011 "О безопасности машин и оборудования" (см. декларацию соответствия);
- при отгрузке предоставляется паспорт изделия;
- гарантийный срок эксплуатации - 1 год;
Рампа перепускная РП-2ШБ (2 х 40л, аргон), для 2 баллонов аргона объемом 40л, исполнение в шкафу, с баллонным редуктором для аргона БАРО-50-4.
Чтобы купить рампу перепускную по низкой цене из наличия на складе, обратитесь к нам:
- по телефону +7 (996) 183-55-40
- по электронной почте info@pgzt.ru Либо нажмите кнопку "В корзину" на странице описания товара.
Характеристики
Вместимость | 2 баллона; |
Исполнение | в шкафу; |
Редуктор | баллонный; |
Коллектор | двухсекционный; |
Входной вентиль | 2 шт; |
Выходной вентиль | 2 шт; |
Разгрузочный вентиль | 2 шт; |
Змеевик-компенсатор | 2 шт; |
